橡膠工業(yè)中黑貓?zhí)亢?/strong>主要起補(bǔ)強(qiáng)作用，滑石粉則更多地用于填充，當(dāng)兩者同時(shí)在橡膠中出現(xiàn)時(shí)，滑石粉+炭黑的組合還能夠起到協(xié)同作用，提高的橡膠的各方面性能。

補(bǔ)強(qiáng)填充劑是橡膠工業(yè)的主要原料之一。它能賦予橡膠磁性、導(dǎo)電性、阻燃性等許多寶貴的性能，也能大幅度提高橡膠的力學(xué)性能，改善橡膠制品的使用性能，延長(zhǎng)使用壽命，并能改善橡膠的加工性能，降低生產(chǎn)成本。

用于橡膠工業(yè)的補(bǔ)強(qiáng)劑主要是炭黑、白炭黑、硅酸鹽、碳酸鹽、金屬氧化物和某些有機(jī)物。他們的主要作用是明顯的提高橡膠的拉伸強(qiáng)度、撕裂強(qiáng)度、定伸應(yīng)力、耐磨損等性能。

用于橡膠工業(yè)的填充劑主要有無機(jī)填料，如滑石粉、陶土、碳酸鈣、凹凸棒土以及金屬氧化物和氫氧化物等。主要可起到增大體積、降低成本、改善橡膠加工性能的作用。

1.炭黑補(bǔ)強(qiáng)劑

炭黑由烴類化合物經(jīng)不完全燃燒或熱裂解制成，主要由碳元素組成，以近似球體的膠體原生粒子及聚集體的形式存在，外觀呈黑色粉末狀。一般加工成直徑1~2mm的粒狀產(chǎn)品使用。

滑石粉+炭黑協(xié)同作用，可提高橡膠的各方面性能(白炭黑廠家)。

炭黑是橡膠工業(yè)中Z主要的補(bǔ)強(qiáng)劑，是僅次于生膠的第二大橡膠材料。目前，全世界炭黑消耗量90%以上用于橡膠工業(yè)。炭黑廠家在膠料中的分散程度影響其補(bǔ)強(qiáng)性能。實(shí)驗(yàn)表明，隨著炭黑分散率的提高，膠料的定伸應(yīng)力、門尼黏度下降，拉伸強(qiáng)度和拉斷伸長(zhǎng)率增加，裂口增長(zhǎng)減慢。因此，提高炭黑在膠料中的分散程度是確保膠料質(zhì)地均勻和制品性能優(yōu)異的關(guān)鍵。

2.滑石粉填充劑

滑石粉是一種天然片狀礦物。純滑石粉是由兩個(gè)二氧化硅片間夾有一水鎂石片所組成的含水硅酸鎂，具有薄片狀形態(tài)。

滑石粉+炭黑協(xié)同作用，可提高橡膠的各方面性能

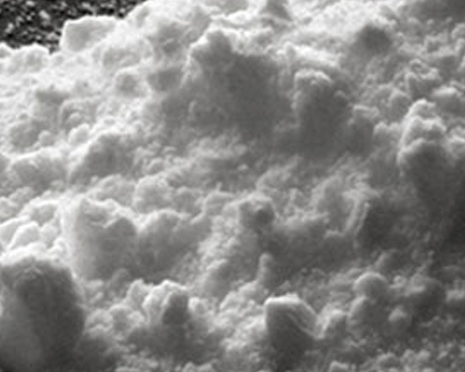

滑石粉結(jié)構(gòu)

滑石粉+炭黑協(xié)同作用，可提高橡膠的各方面性能

薄片狀滑石粉

滑石粉作為填料填充有機(jī)高分子材料，可改善制品的剛性、尺寸穩(wěn)定性、潤滑性，可防止高溫蠕變，減少對(duì)成型機(jī)械的磨損，可使聚合物在通過填充提高硬度與抗蠕變性的同時(shí)，還可使聚合物的耐熱沖擊強(qiáng)度提高，可改善塑料的成型收縮率、制品的彎曲彈性模量及拉伸屈服強(qiáng)度。

在炭黑補(bǔ)強(qiáng)膠料內(nèi)使用滑石粉，可以改善膠料的性能，提高制品的品質(zhì)?；?炭黑對(duì)膠料的影響具體表現(xiàn)為以下7點(diǎn)：

1.流變性能

往炭黑膠料中加入滑石粉,其結(jié)果是膠料粘度得以降低，進(jìn)而提高模內(nèi)流動(dòng)性，減少擠出物回縮量，有利于改善壓延性能，并降低生熱量。

2.補(bǔ)強(qiáng)性

滑石粉并不僅僅是一種填充劑，它更是一種補(bǔ)強(qiáng)劑。實(shí)驗(yàn)表明，在許多炭黑彈性體膠料中添加滑石粉，會(huì)出現(xiàn)彈性體的拉斷伸長(zhǎng)率因滑石粉而增大的現(xiàn)象。

3.耐切割/撕裂性

用刀片切割一拉伸試樣表明，滑石粉使彈性體的韌性和耐用性得到極大的提高。在相對(duì)較低的伸長(zhǎng)率(<100%)下，炭黑補(bǔ)強(qiáng)試樣便徹底斷裂，而滑石粉補(bǔ)強(qiáng)試樣則可繼續(xù)拉伸。

滑石粉+炭黑協(xié)同作用，可提高橡膠的各方面性能

用刀片割口來模擬使用過程中的損壞

4.熱性能

滑石粉可以改善熱老化性能。對(duì)于承受諸如發(fā)動(dòng)機(jī)罩內(nèi)較高溫度的橡膠制品，這一性能具有十分重要的意義。

5.低透氣性

滑石粉可以降低炭黑膠料的滲透性，因?yàn)楸∑瑺钚螒B(tài)可對(duì)氣體和液體的擴(kuò)散構(gòu)成障礙。目前被用于輪胎內(nèi)襯層以降低空氣的透過率。

6.耐候性

滑石粉可減少炭黑膠料增塑劑的揮發(fā)，由此賦予卓越的熱穩(wěn)定性和耐候性，從而延長(zhǎng)制品的使用壽命。它可以限制副產(chǎn)物遷移到表面，減少其虹彩般噴霜以及泛黃，并提高汽車窗密封條的灰度等級(jí)。

7.分散助劑

滑石粉是一種炭黑補(bǔ)強(qiáng)輪胎胎面膠料的分散助劑，它可改善炭黑及其他配合劑的分散性，使混煉時(shí)間縮短20%。為了保持膠料的耐磨損/磨耗性，滑石粉的配合量應(yīng)限定在5份以內(nèi)。
